Créer un fichier DXF : comment rendre votre plan prêt pour le laser

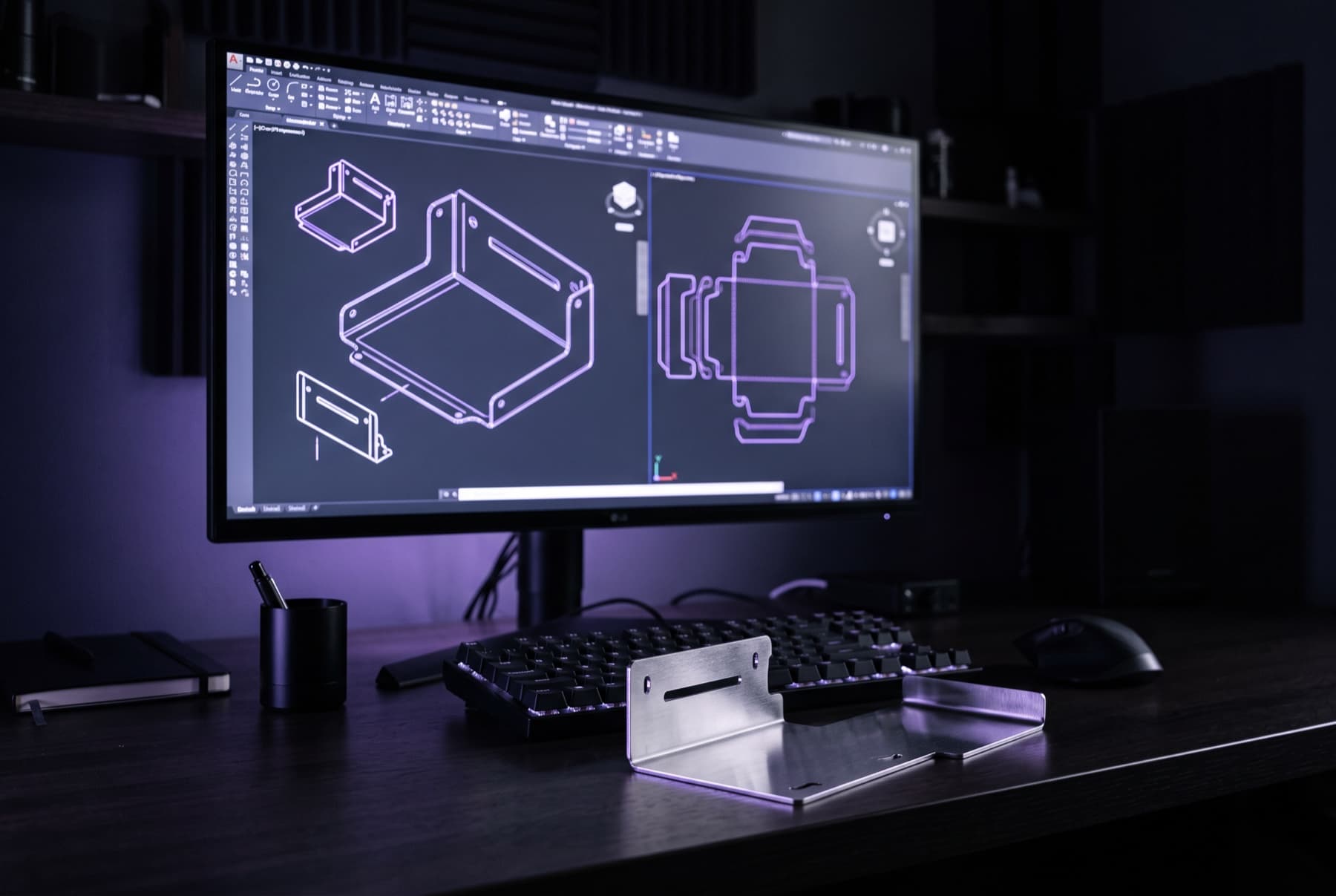

Un fichier DXF est le format 2D standard de la découpe laser : il décrit le contour de coupe à l'échelle 1:1 en millimètres. Avec un logiciel gratuit comme Inkscape ou LibreCAD, vous créez un DXF prêt pour le laser sans investissement – le calculateur de prix immédiat accepte le DXF et le DWG comme pur contour de coupe, et l'épaisseur du matériau, vous l'indiquez simplement au téléversement.
Les bases
Pourquoi le DXF est le format de la découpe laser
Le DXF (Drawing Exchange Format) a été conçu comme format d'échange ouvert pour les plans de CAO et s'est imposé comme standard pour les données de coupe 2D. Lors de la découpe laser, le laser suit exactement les lignes de votre plan – le fichier DXF est donc le lien le plus direct entre votre idée et la pièce métallique finie.
Le principe : chaque contour fermé du fichier devient une ligne de coupe. Le contour extérieur définit la forme de la pièce, les contours intérieurs deviennent des perçages et des découpes. La découpe n'a pas besoin de plus d'informations – le matériau et l'épaisseur, vous les choisissez au téléversement dans le calculateur. Un aperçu de tous les formats CAO courants, du DXF au STEP, est donné par l'article Les formats CAO dans la tôlerie.
Liste de contrôle
Qu'est-ce qui fait un fichier DXF prêt pour le laser ?
Cinq points décident si votre fichier passe en fabrication sans question en retour.
- Contours fermés : Chaque ligne de coupe doit former une figure continue et fermée – le laser suit le contour du début à la fin.
- Échelle 1:1 en millimètres : Le plan correspond exactement à la pièce finie. Aucune mise à l'échelle, aucune unité en pouces.
- Pas de lignes en double : Des lignes superposées seraient coupées deux fois – cela coûte du temps et peut endommager l'arête de coupe.
- Convertir le texte en tracés : Les polices ne sont pas transmises comme polices, mais comme contour – sinon le texte manque à l'import ou est remplacé.
- Pas de hachures ni de cotations : Sur le plan de coupe ne figure que ce qui doit réellement être coupé – supprimez auparavant les lignes de cote, les hachures et la géométrie auxiliaire.
En bref : le fichier ne contient que la géométrie de coupe – proprement fermée, aux cotes justes et sans accessoire. Qui respecte ces cinq points obtient un prix dès le téléversement et évite les boucles de correction.
Guide
Créer un DXF avec Fusion 360, Inkscape + Cie.
Trois chemins vers le fichier prêt pour le laser – de la CAO professionnelle au logiciel graphique gratuit.
CAO · paramétrique
Fusion 360
- Créer une nouvelle esquisse sur un plan et construire le contour à l'échelle 1:1 en mm.
- Dessiner les perçages et les découpes comme contours intérieurs directement dans la même esquisse.
- Cliquer sur l'esquisse terminée avec le bouton droit dans le navigateur et l'enregistrer en DXF.
Avantage : les cotes se modifient à tout moment de façon paramétrique – idéal pour des pièces encore en développement.
Gratuit · graphisme vectoriel
Inkscape
- Régler l'unité du document sur le millimètre dans les propriétés du document.
- Dessiner le contour avec les outils de tracé ; réunir les formes qui se chevauchent via les fonctions de tracé.
- Sélectionner le texte et le convertir en contours via « Chemin → Objet en chemin ».
- Exporter en DXF R14 via « Enregistrer sous ».
Avantage : entièrement gratuit – particulièrement apprécié des particuliers pour la décoration, les enseignes et les pièces uniques.
CAO 2D classique
AutoCAD + LibreCAD
AutoCAD travaille nativement en DWG et en DXF : établir le plan 1:1 en mm, placer les cotations et les lignes de construction sur des calques séparés et choisir le format DXF à l'enregistrement.
LibreCAD est l'alternative gratuite pour les plans 2D aux cotes justes – il enregistre directement en DXF et convient bien aux contours simples aux cotes exactes.
Voici la suite après l'export : glissez le fichier dans le calculateur de prix immédiat, choisissez l'un des 10 matériaux et l'épaisseur adaptée – acier jusqu'à 20 mm, inox jusqu'à 15 mm, aluminium jusqu'à 12 mm – et ajustez la quantité. Le prix apparaît en 60 secondes environ, sans inscription. La commande se fait à partir d'une pièce, la livraison dès 2 jours ouvrés.
Éviter les erreurs
Les erreurs DXF typiques – et comment les corriger
Quatre pierres d'achoppement reviennent sans cesse dans la pratique. Toutes s'évitent en quelques gestes.
Contours ouverts
Le pourtour est interrompu à un endroit ou les lignes ne se rejoignent pas exactement.
Solution : Fermer les contours ou accrocher les points d'extrémité – dans Inkscape, les fonctions de tracé aident à les relier, dans les logiciels de CAO c'est la fonction d'accrochage.
Splines au lieu de polylignes
Les splines de forme libre sont mal interprétées, voire pas du tout, par certains importateurs.
Solution : Convertir les splines en polylignes ou en segments de droites et d'arcs avant l'export.
Mauvaise unité (pouces au lieu de mm)
La pièce arrive 25,4 fois trop grande ou trop petite.
Solution : Régler l'unité du document sur le millimètre et vérifier une cote de contrôle (par exemple une arête de 100 mm).
Contours intérieurs oubliés
Les perçages et les découpes manquent dans le fichier exporté parce qu'ils se trouvaient sur un calque masqué.
Solution : Avant l'export, afficher tous les calques, puis rouvrir le fichier après l'enregistrement et le contrôler une nouvelle fois.
Finesses
Bien planifier les détails fins
La finesse à laquelle un détail peut être coupé dépend du jeu entre le matériau et l'épaisseur : dans une tôle mince, des contours nettement plus fins sont possibles que dans des plaques épaisses. Les entretoises très fines, les fentes étroites ou les contours très rapprochés, faites-les de préférence vérifier au préalable via la page de demande de devis – Laserteile Online vous répond par une appréciation ferme.
Un conseil éprouvé : arrondissez légèrement les angles intérieurs et gardez un peu de distance entre les contours voisins – cela augmente la stabilité de la pièce et la sécurité du processus de coupe.
Alternative 3D
Des pièces pliées ? Alors plutôt du STEP
Le fichier DXF décrit un contour 2D plat – parfait pour les découpes pures. Si votre pièce doit ensuite être pliée, un format 3D est le meilleur choix : un fichier STEP contient la géométrie complète, pliages compris, de sorte que le développé n'a pas à être construit à la main.
Le calculateur accepte, outre le DXF et le DWG, également le STEP, l'IGES et le STL – séparément ou regroupés en ZIP, jusqu'à 516 MB. Vous calculez ainsi la découpe et le pliage en une seule fois.
FAQ
Questions fréquentes sur la création de fichiers DXF
Puis-je créer un fichier DXF gratuitement ?
Oui. Inkscape et LibreCAD sont entièrement gratuits et produisent des fichiers DXF prêts pour le laser. Dans Inkscape, vous dessinez le contour avec les outils de tracé, vous convertissez le texte avec la fonction « Objet en chemin » et vous enregistrez en DXF R14. LibreCAD travaille nativement en DXF et convient bien aux plans 2D cotés avec précision.
Quelle version de DXF dois-je exporter ?
Le format DXF R14 a fait ses preuves – pratiquement tous les systèmes le lisent de façon fiable. Les versions plus récentes fonctionnent généralement aussi ; en cas de problème au téléversement, exportez simplement le fichier à nouveau en R14.
Puis-je aussi envoyer un fichier PDF ou JPG ?
Le calculateur traite des formats CAO : DXF, DWG, STEP, IGES et STL. Un plan PDF ou un croquis à la main peut être transmis via la page de demande de devis – l'équipe de Laserteile Online examine alors comment votre pièce peut être réalisée.
Le calculateur vérifie-t-il mon fichier ?
Oui. Au téléversement, votre fichier est analysé automatiquement par une analyse 3D assistée par IA et le prix immédiat est calculé directement – sans inscription. Vous voyez ainsi tout de suite si votre contour peut être traité.
Dans quelle unité le fichier DXF doit-il être établi ?
En millimètres, à l'échelle 1:1. Un fichier enregistré en pouces arrive faux d'un facteur 25,4. Vérifiez une cote de contrôle avant l'export, par exemple une arête de 100 mm exactement.
Comment indiquer l'épaisseur du matériau ?
Le fichier DXF ou DWG ne contient que le contour de coupe en 2D. Vous choisissez le matériau et l'épaisseur directement au téléversement dans le calculateur – 10 matériaux sont proposés, acier jusqu'à 20 mm, inox jusqu'à 15 mm, aluminium jusqu'à 12 mm.
Qu'en est-il des détails très fins et des entretoises étroites ?
La finesse à laquelle un détail peut être coupé dépend du matériau et de l'épaisseur. Les entretoises et contours très fins, faites-les de préférence vérifier au préalable via la page de demande de devis – vous éviterez ainsi les surprises en fabrication.
