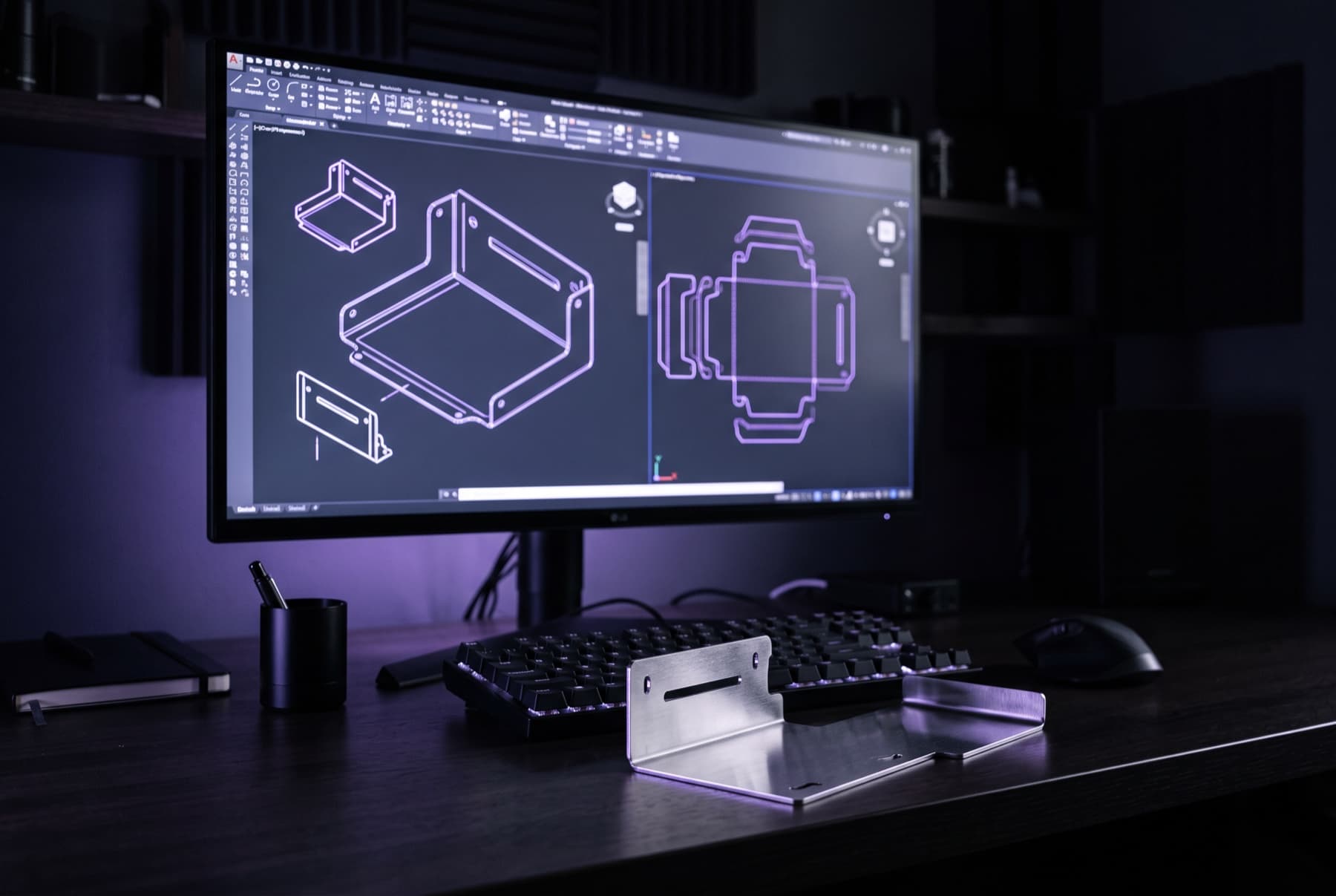

Les formats CAO sont la langue dans laquelle les projets et les conceptions circulent entre vous et votre partenaire de fabrication. En tôlerie, cinq formats se sont imposés : DXF et DWG pour les contours en deux dimensions, ainsi que STEP, IGES et STL pour les modèles en trois dimensions. Le calculateur en ligne de Laserteile Online traite les cinq directement – jusqu’à 516 MB par fichier, au choix sous forme d’archive ZIP ou de téléversement groupé, avec un prix immédiat et sans inscription.
Pourquoi le format CAO décide du délai et du prix
Comprendre les différents formats CAO et leur usage est indispensable pour des déroulements fluides et des processus économiques. Un fichier CAO bien préparé facilite non seulement l’import dans le logiciel de traitement, il peut aussi influencer le prix du devis : plus le fichier est exploitable, plus le traitement est simple et économique. À l’inverse, des données imprécises coûtent du temps – chaque question de clarification, chaque reprise manuelle retarde le démarrage de la fabrication.
Les trois catégories de données CAO
Formats CAO 2D : DXF et DWG
En font partie des formats de fichier comme DXF (Drawing Exchange Format) et DWG (AutoCAD Drawing). Ils servent aux plans en deux dimensions et sont très répandus en tôlerie. Pour des pièces laser plates sans pliage, le contour 2D est la description la plus directe de la pièce – il contient exactement ce que le laser découpera ensuite. Vous en apprendrez davantage sur le procédé de découpe lui-même sur la page découpe laser.
Formats CAO 3D : STEP, IGES et STL
Parmi les formats CAO 3D figurent STEP (Standard for the Exchange of Product Data) et IGES (Initial Graphics Exchange Specification). Ils permettent de créer et de représenter des modèles en trois dimensions et sont particulièrement utiles pour les pièces complexes – par exemple les pièces pliées, pour lesquelles le modèle 3D reproduit directement les pliages et l’épaisseur de tôle. STL décrit la surface de la pièce sous forme de maillage triangulé et provient à l’origine du monde des maquettes de présentation et de la visualisation.
Images et plans
Bien qu’il ne s’agisse pas de formats CAO au sens strict, des images ou des plans numérisés peuvent dans certains cas servir de point de départ. Vous devez toutefois tenir compte du fait que la conversion de tels fichiers en données CAO exploitables demande du temps et de la précision – ils ne conviennent pas pour un prix immédiat dans le calculateur.
Panorama des formats : quel format pour quel usage ?
| Format | 2D / 3D | Adapté à | Ce que le calculateur en extrait |
|---|---|---|---|
| DXF | 2D | Pièces laser plates sans pliage, production en série | Contours de découpe : longueur de coupe, besoin en matière, prix immédiat |
| DWG | 2D | Plans issus de l’environnement AutoCAD | Comme DXF : contours et dimensions |
| STEP | 3D | Pièces pliées, pièces complexes, ensembles | Modèle volumique avec pliages et épaisseur de tôle |
| IGES | 3D | Échange de données entre différents systèmes CAO 3D | Géométrie surfacique et volumique de la pièce |
| STL | 3D (maillage) | Maquettes de présentation, visualisation | Maillage triangulé de la forme de la pièce |
Vous téléversez les cinq formats directement dans le calculateur de Laserteile Online – à l’unité, en lot ou regroupés dans une archive ZIP, jusqu’à 516 MB par fichier au maximum.
Quels formats sont les plus utilisés ?
Dans la métallurgie, les formats CAO 2D comme 3D sont fréquemment utilisés. Le choix dépend de la complexité du projet et des exigences particulières : les formats 2D comme DXF sont souvent plus efficaces pour la production en série de pièces laser simples, parce qu’ils fournissent le contour de découpe sans détour. Les formats 3D comme STEP sont préférés pour les pièces plus complexes et les applications exigeantes, car ils reproduisent directement les géométries et les pliages – le développé de la tôle peut en être déduit sans qu’un plan distinct soit nécessaire.
Conseils pratiques pour des exports DXF propres
La plupart des questions de clarification en tôlerie s’évitent avec quelques gestes simples au moment de l’export :
- Exporter à l’échelle 1:1 en millimètres – des plans mis à l’échelle conduisent à des pièces aux mauvaises dimensions.
- Utiliser des contours fermés : le logiciel de découpe ne peut pas interpréter sans ambiguïté des polylignes ouvertes ou qui se croisent.
- Ne laisser que la géométrie de découpe dans le fichier – supprimer les cotations, les hachures, les cadres de plan et les cartouches de texte avant l’export, ou les placer sur des calques masqués.
- Nettoyer les lignes en double : les éléments superposés sont sinon découpés deux fois ou faussent le calcul de la longueur de coupe.
- Convertir si possible les splines en polylignes ou en arcs – cela améliore la compatibilité entre les systèmes CAO.
- Une pièce par fichier : pour plusieurs pièces, vous les téléversez simplement dans le calculateur sous forme d’archive ZIP ou de téléversement groupé.
Vous trouverez un mode d’emploi détaillé, étape par étape, dans le guide Créer un fichier DXF.
Que faire avec des données inexploitables ?
Lorsque des données CAO ne peuvent pas être traitées en l’état, un retour d’information est nécessaire. En règle générale, les entreprises de métallurgie sont en mesure de traiter presque tous les formats de fichier – ce qui est déterminant, c’est la communication sur les adaptations nécessaires. Dans ces cas-là, Laserteile Online vous contacte avec une indication concrète de ce qui doit être adapté dans le fichier pour que la commande démarre sans retard.
Un cas particulier : à partir d’images en noir et blanc bien nettes, il est possible de générer des données CAO lorsqu’aucun fichier CAO n’est disponible – par exemple pour des logos ou des ornements. Notez toutefois que la précision de telles données vectorisées peut être moindre que celle de fichiers CAO construits à l’origine.
Conclusion
Le choix du bon format CAO est déterminant pour un processus de fabrication fluide et économique : DXF et DWG pour les pièces laser plates, STEP et IGES pour les pièces pliées et les géométries complexes. Si vous veillez, à l’export, à des contours fermés, à l’échelle 1:1 et à des calques propres, le calculateur en ligne de Laserteile Online vous donne en quelques secondes un prix immédiat ferme – entièrement sans inscription.
